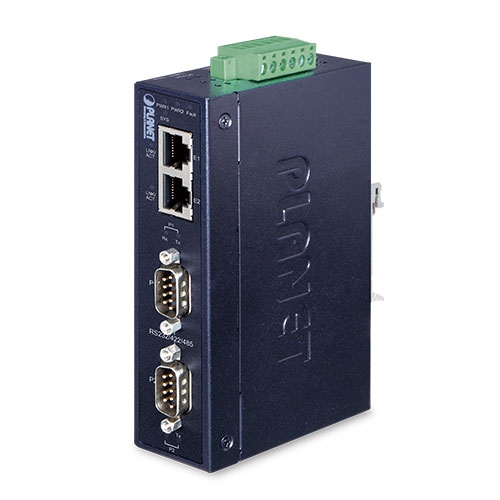

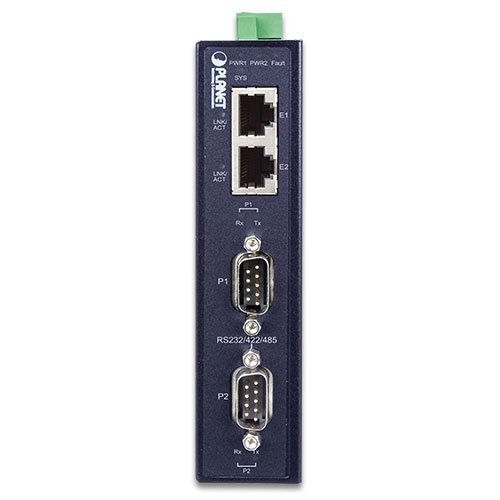

Seri Arayüz
2 x DB9 arayüz (RS232), 2-tel RS485, 4-tel RS485 ve RS422 çalışır
Asenkron seri veri hızı 921600bps
Veri mod'u: VCOM, RFC2217, TCP Server, TCP Client, UDP, Remote Pair ve Seri Telnet mod
Ethernet Arayüz
2-port 10/100BASE-TX RJ45 arayüz, auto MDI/MDI-X özellikli
Yönetim
IPv4 ve IPv6 çift stack yönetim
Uzak Yönetim Arayüzlerine sahip
- IP-tabanlı Web yönetimi
- Telnet konsol yönetimi
- Windows-tabanlı VCOM yazılımı
IP NTP (Network Time Protocol) ve DNS yönetimi
Standart TCP/IP arayüz ve çeşitli çalışma şekillerine sahip
ARP, ICMP, TCP/IP, UDP, HTTP server, DHCP client, Telnet server/client destekler
Seri Çalışma mod'u yönetim arayüzü ile seçilebilir
İki seri bağlamak için Pair Connection mod'a sahip
4 host TCP client mod olarak erişebilir
HTTP protokolü ile firmware yazılımı güncellenebilir
Erişilebilir IP güvenlik kontrolü ile yasadışı kullanıcı erişimlerinden korur
Olay bildirimi
- Remote Syslog server
- SNMP trap
- Entegre alarm mekanizması
- Röle çıkış alarmı
IP adres ataması için DHCP client
PLANET Smart Discovery yazılımı
Endüstriyel Şasi ve Kurulum
IP30 metal şasi
DIN-raya ve duvara monte edilebilir
Yedek güç
- 12 48V DC, yedek güç ile birlikte polarity reverse koruma özelliği
6000 VDC Ethernet ESD koruması destekler
-40 75 derece C çalışma ısısı
Düşmelere, darbelere ve titreşimlere karşı korumalı
LED ışıkları sayesinde cihazın çalışması hakkında bilgi edinmek mümkün
Fabrika ayarlarına geri dönebilmek için sıfırlama düğmesi
Seri Arayüz
Seri Port
2 x DB9 erkek
Seri Standartlar
RS232/RS422/4-tel RS485/2-tel RS485
Baud Hızı (Veri Hızı)
50bps 921Kbps
Data Bit
5, 6, 7, 8
Parite Tipi
1, 1.5, 2
Stop Bit
Tek, Çift, Hiçbiri, Space, Mark
Akış Kontrolü
RTS/CTS ve DTR/DSR (RS232 only)
XON/XOFF
Sinyaller
RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS485: Data A (+), Data B (-), GND
Pin Eşleştirmesi
RS232 Erkek DB9 :
Pin1 -> DCD
Pin2 -> RxD
Pin3 -> TxD
Pin4 -> DTR
Pin5 -> GND
Pin6 -> DSR
Pin7 -> RTS
Pin8 -> CTS
RS422/RS485-4W Erkek DB9 :
Pin1 -> TxD+
Pin2 -> TxD-
Pin3 -> RxD-
Pin4 -> RxD+
Pin5 -> GND
RS485-2W Erkek DB9 :
Pin3 -> Data-
Pin4 -> Data+
Pin5 -> GND
Seri Hat Koruması
2KV izolasyon koruması
1KV (level 2) surge koruması
15KV ESD koruması
EthernetArayüzü
Ethernet Port Sayısı
2 x RJ45
Standarr
10/100BASE-TX
Mesafe
100m
Switch Mimarisi
Store-and-Forward
Adres Tablosu
1K
ESD Koruması
6KV
Surge Koruması
2KV
Donanım
Montaj
DIN-ray ve duvara monte edilebilir
Şasi
IP40 metal
Boyutlar (E x B x Y)
56 x 87 x 135 mm
Ağırlık
477 g
LED Işıkları
Sistem: Güç 1, Güç 2, Fault, SYS
TP Port: Link/Actif
Seri Port: Tx ve Rx
Güç İhtiyacı
12~48V DC, yedek güç ile birlikte polarity reverse koruma özelliği
Güç Tüketimi
Tam Kapasite
12VDC: 0.419A (5.1 watt)
24VDC: 0.227A (5.4 watt)
48VDC: 0.136A (6.5 watt)
Konnektör
Güç girişi için sökülebilir 6-pin terminal block
Pin 1/2 Güç için 1, Pin 3/4 alarm için, Pin 5/6 Güç 2 için
DI ve DO
Yok
Alarm
Güç kesildiğinde bir röle çıkışı
Alarm röle akım kabiliyeti: 1A @ DC 24V
Sıfırlama Düğmesi
5 saniye: Fabrika ayarlarına dönme
Yönetim
Yönetim Arayüzleri
Web yönetimi
Telnet Konsol yönetimi
Windows-based VCOM Utility yönetimi
PLANET Smart Discovery Utility
IP Versiyonu
IPv4 ve IPv6
Çalışma Mod'u
TCP Server
TCP Client
UDP Client
Virtual COM
RFC2217
Telnet Server
Pair Connection – Remote (Slave)
Pair Connection – Local (Master)
Virtual COM Yazılımını Destekler
Sadece Windows Tabanlı:
Windows XP
Windows Server 2003
Windows 7
Windows Server 2008
Windows 8 (WinPcap son versiyonu yüklenmelidir)
Windows Server 2012 (WinPcap son versiyonu yüklenmelidir)
Windows 10
Uyarı
Alarma zili ve RTC
Security
Allow max. 4 accessible IP address hosts/ranges
SNMP MIBs
RFC1213 MIB-II
RFC1317 RS232-like OIDs
Standart
Kanunlara Uygunluk
FCC Part 15 Class A,
CE Certification Class A
Sağlamlık Tesi
IEC60068-2-32 (Düşme)
IEC60068-2-27 (Darbe)
IEC60068-2-6 (Titreme)
Standartlar
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x flow control ve back pressure
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 854 Telnet
RFC 958 NTP
RFC 1591 DNS (client only)
RFC 1908 SNMPv2c
RFC 2068 HTTP
RFC 2131 DHCP Client
RFC 2732 Format for Literal IPv6 Addresses in URL's
RFC 3315 DHCPv6 Client
RFC 3513 IPv6 Addressing Architecture
RFC 3596 DNSv6
RFC 4443 ICMPv6
EIA/TIA RS232/422/485
Çevresel Özellikler
Çalışma Isısı
-40 ~ 75 derece C
Depolandığı Alanın Isısı
-40 ~ 85 derece C
Nem Oranı
5 ~ 95% (non-condensing)
